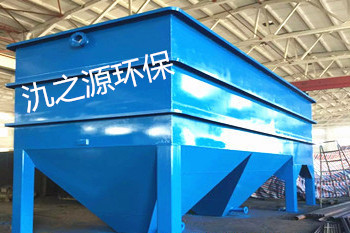

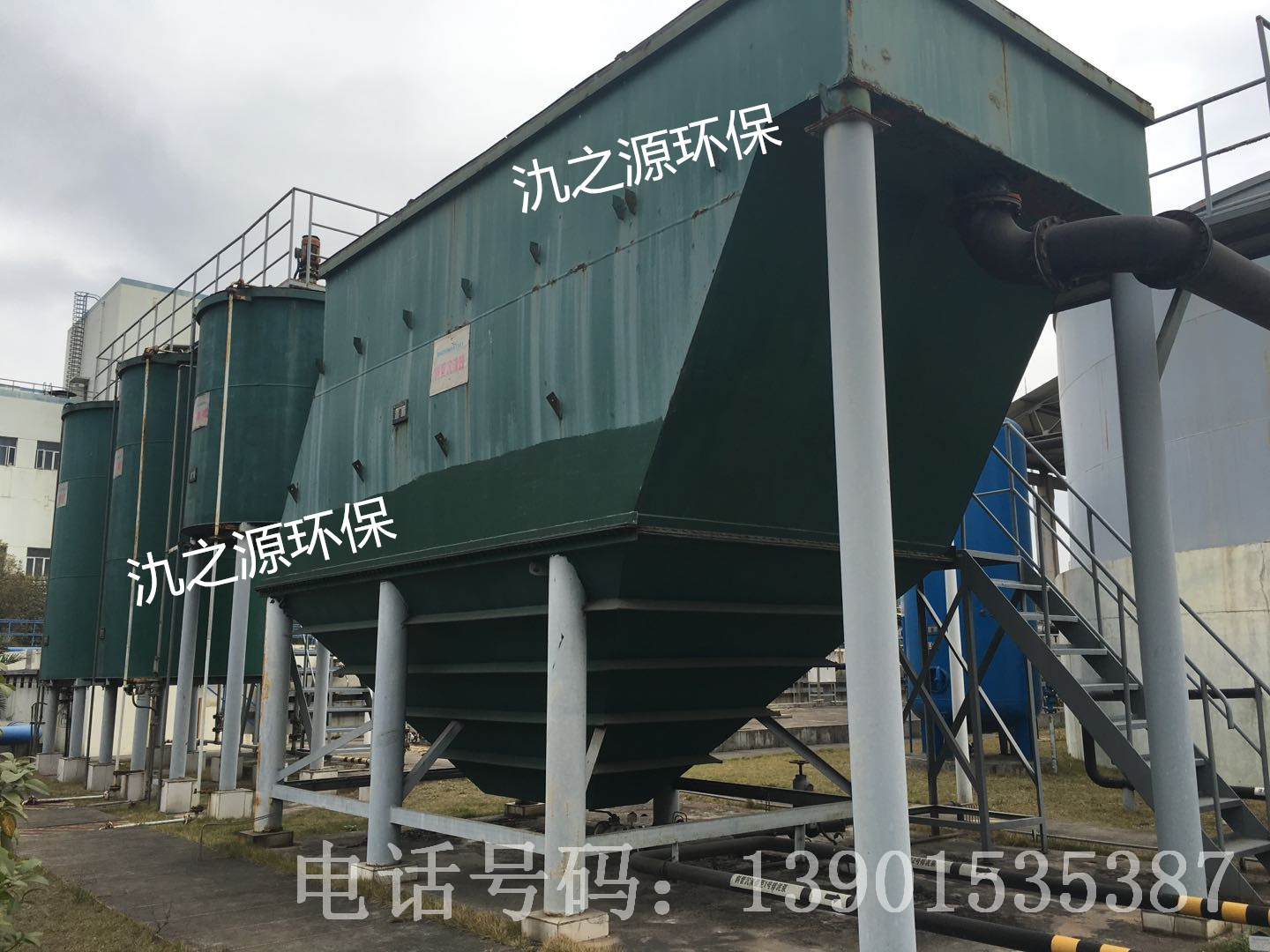

1、斜管沉淀池简介
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆（异）向流、同向流和侧向流三种不同分离方式。每两块平行斜板间（或平行管内）相当于一个很浅的沉淀池。
2、斜管沉淀池优势
①利用了层流原理，提高了沉淀池的处理能力；
②缩短了颗粒沉降距离，从而缩短了沉淀时间；
③增加了沉淀池的沉淀面积，从而提高了处理效率。
这种类型沉淀池的过流率可达36m3/（m2.h）,比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设备。并已定型用于生产实践。
优点：去除率高，停留时间短，占地面积小。浅池理论原理
设斜管沉淀池池长为L，池中水平流速为V，颗粒沉速为u0，在理想状态下，L/H=V/ u0。可见L与V值不变时，池身越浅，可被去除的悬浮物颗粒越小。若用水平隔板，将H分成3层，每层层深为H/3，在u0与v不变的条件下，只需L/3，就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变，由于池深为H/3，则水平流速可正加的3v，仍能将沉速为u0的颗粒除去，也即处理能力提高3倍。同时将沉淀池分成n层就可以把处理能力提高n倍。这就是20世纪初，哈真（Hazen）提出的浅池理论。
3、斜管沉淀池设计参数
(1)斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右；
(2) 斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小于0.5m，布水区下部为污泥区；
(3) 池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走；
(4) 废水在斜管内流速视不同废水而定，如处理生活污水，流速为0.5-0.7mm/s。
(5)斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。
4、斜管沉淀池应用范围
斜管沉淀池既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水。
（1）电镀废水中含多种金属离子的混合废水、铭、铜、铁、锌、镍等去除率高，一般电镀废水经处理后均可达到排放标准。
（2）煤矿、选矿废水可使浊度在500-1500 mg/L降至50 mg/L。
（3）印染、漂染等废水色度去除率70-90%，COD去除50-70%
（4）制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。
（5）化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。
5、斜管沉淀池设备规格
设备型号 | 处理量 （m3/h） | 外形尺寸 （L×W×Hmm） | 进水 （DN） | 出水 （DN） | 整备重 （T） | 运行重 （T） |
JZY-CD-5 | 5 | 2800×2200×3000 | 50 | 65 | 3 | 15 |
JZY-CD-10 | 10 | 4300×2200×3500 | 65 | 80 | 4.5 | 25 |
JZY-CD-15 | 15 | 5300×2200×3500 | 65 | 80 | 5 | 30 |
JZY-CD-20 | 20 | 6300×2200×3500 | 80 | 100 | 5.5 | 35 |
JZY-CD-25 | 25 | 6300×2700×3500 | 80 | 100 | 6 | 50 |
JZY-CD-30 | 30 | 7300×2700×3500 | 100 | 125 | 7 | 50 |
JZY-CD-40 | 40 | 7300×3300×3800 | 100 | 125 | 9 | 60 |
JZY-CD-50 | 50 | 9300×3300×3800 | 125 | 150 | 12 | 80 |
JZY-CD-70 | 70 | 12300×3300×3800 | 150 | 200 | 14 | 110 |
