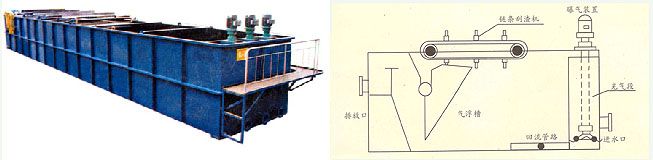

污水净化后在排放前会经过斜板下方的溢流槽，溢流槽用来控制气浮槽的水位，确保槽中的液体不会流入污泥排放管道，开放的咽流管道从曝气段沿着气浮槽的底部伸展。在产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。这个过程确保没有进流量的情况下，气浮仍不断进行。本设备的处理量为5-500m/每小时，处理费用为0.3元/吨废水左右。
3、优势及特点

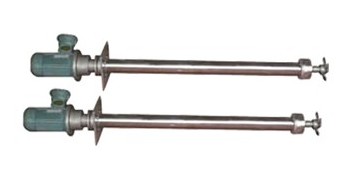

该设备采用CAF曝气机，耗电少、操作简单，曝气效果好等优点
（1）节省投资
用涡凹气浮机处理城市污水和工业污水不需要压力溶气罐、空压机、循环泵等附属设备。该设备能够去除污水中的油脂、胶状物、固体悬浮物、COD和BOD，用它处理化学制浆中段废水可大大减少生化二级处理（如果用废纸作原料，经过脱墨、漂白等过程产生的废水则不需要生化二级处理即可达标排放或回用）设备的规模，甚至可以省去生化处理工序而直接达标排放，从而大大减少总体投资费用。
（2）运行费用低
该设备采用多元曝气头，按处理水量的不同决定曝气机台数，每台曝气机动力为1.5KW或2.2KW；刮渣机动力为0.55-2.2KW。整套气浮设备所消耗的动力极小，相当于传统溶气气浮法的1/8-1/10，而且维修和人工操作较少，正常运行时基本不需要工人看守。
（3）效率高
与传统的油脂收集器（重力沉降池和分离槽）相反，ZCAF涡凹气浮机是将固体污泥自动和连续地从废水中除去。污泥的去除和储存是以浓缩的方式进行，此设备所收集的上浮污泥的浓度可达到5%左右，因此也降低了污泥处理的运行费用。
（4）性能优越
涡凹气浮设备的处理量为5-500立方米/小时。根据客户的要求要设计不同流量的设备。进入涡凹气浮机的水量不需保持平衡，即使流量改变，设备也可正常工作，正常情况下，油脂和固体县浮物（SS）的去除率超过95%。显然，在油脂和固体悬浮物去除的同时，COD和BOD的负荷也大大降低，通常COD的去除率可以达到30-40%以上。
（5）操作简单
涡凹气浮设备结构简单，自动化程度高，操作维护简便。
（6）臭气减轻
涡凹气浮设备对废水的处理是个好氧过程，并且污泥是在“新鲜”的状态下被除去，因而由油脂收集器（重力沉降池和分离槽）产生的臭气问题得到了很好的解决。另一方面，增加了固体再利用的可能性，减少了处理上的麻烦。
（7）安装方便
涡凹气浮设备配套的土建工程很少，地面、地下或高处皆可安装，而且耗时极短。
（8）占地面积小
处理能力5-500立方米/小时的涡凹气浮设备的安装占地面积只有2.5~90平方米。

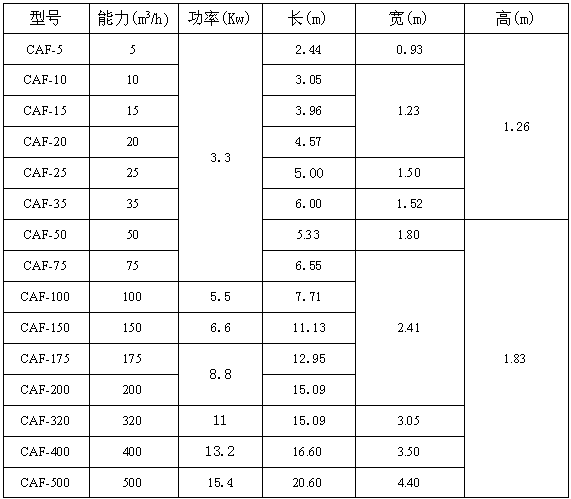

4、设备选型参考
5、适用范围
（1）电镀废水：含多种金属离子的混合废水，如Cr6+、Fe3+、Cu2+、Zn2+。经该设备处理后，去除率在90%以上，可达到排放标准，但总含量低于50mg/L。
（2）造纸白水：COD去除80%，处理后的水可循环使用。纸浆纤维可回收利用，回收率达90%。
（3）印染、漂白、毛纺废水：COD去除55~70%， BOD去除50%，色度去除70~90%。
（4）制革废水：去除大量有机物，COD去除60~70%，悬浮固体去除80~90%。
（5）屠宰废水：去除大量有机物，COD去除65~80%，悬浮固体去除80~90%。
（6）化工废水：颜料油漆COD去除60~70%，橡胶废水COD去除70~80%。
（7）沐浴废水：NTU稳定在10度以下，水中的细菌有较大幅度的下降。
（8）炼油废水：乳化油、植物油可降至10mg/L以下，出水达到澄清程度。
（9）食品加工、生活饮用的NTU可降至5度以下，同时对色度耗氧量的降低有良好效果。
